开尔文探针扫描系统

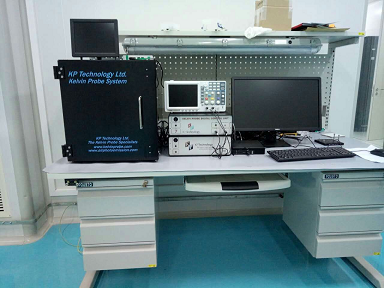

1.设备全景图片


2.设备概况

品牌:KP Technology

型号:SKP100100

类型:开尔文探针扫描系统

用途:材料表面功函数检测【平面样品扫描范围:100mm×100mm;曲面(半球状)样品测量范围:直径10mm~50mm】

3.设备功能简述

开尔文探针扫描系统具有如下功能:

(1)    能够测量导体材料的表面功函数

(2)    能够测量绝缘表面的表面势;

(3)    能够自动扫描测量平面样品的表面功函数;

(4)    能够自动扫描测量曲面(半球状)样品表面功函数;

(5)    能够3D显示样品的表面形态和表面电势。

4.设备的技术特点

开尔文探针(Kelvin Probe)是一种非接触无损震荡电容装置,用于测量导体材料的功函数(Work Function)或半导体、绝缘表面的表面势(Surface Potential)。 材料表面的功函数通常由最上层的1-3层原子或分子决定,所以开尔文探针是一种最灵敏的表面分析技术。

5.设备的技术参数

(1)探针直径:2mm、0.05mm切换;

(2)功函数分辨率优于10mv:1~3mV(2mm探针),5~10mV(0.05 mm探针);

(3)平面样品扫描范围:100mm×100mm;

(4)曲面(半球状)样品测量范围:直径10mm~50mm;

(5)可视化:能够3D显示样品的表面形态和表面电势;

(6)位置灵敏度:0.4微米;

6.设备的技术优势

i.  高分辨率的功函数和表面势,好的稳定性和数据重现性;

ii.  非零专利技术(Off-null,ON) ——ON信号探测系统在高信号水平下工作,与基于零信号原理(null-based,LIA)的系统相比,不会收到噪声的影响拥有高灵敏度;

iii. 高度调节专利技术 ——仪器在测量和扫描时可以控制针尖的高度。因为功函数受样品形貌的影响,针尖与样品表面距离的调节意味着数据的高重现性且不会漂移;

iv.  快速响应时间 ——测量速度在0.1-10秒间;

v. 功能强的驱动器 ——选用Voice-coil(VC)驱动器,与通常的压电驱动器相比,VC驱动器频率要稳定得多、控制的针尖振幅大得多、支持平行多探针操作、支持不同直径探针操作;

vi.  所有开尔文探针参数的全数字控制;

7.设备的应用行业

传感器表面检测 吸附 电池系统 生物学和生物技术 催化作用 电荷分析 涂层 腐蚀 沉积等。
