CFOSAT散射计回波模拟器射频单元

1. 设备全景图片

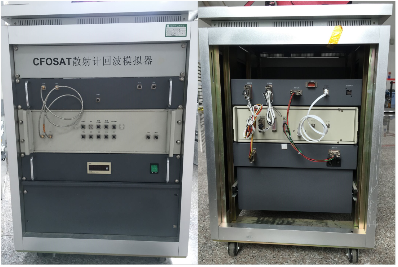

图 1 CFOSAT散射计回波模拟器射频单元设备图

2.设备概况

品牌：非标

型号：非标

类型：CFOSAT散射计回波模拟器射频单元

用途：为中法散射计载荷提供模拟回波信号，整星系统集成联调。

 3. 设备功能简述

地面闭环测试是星载微波散射计研制的重要技术环节，其主要目的是为验证星载微波散射计系统工作时序和星上处理流程的正确性、并为评估微波散射计主要性能指标提供条件。

散射计回波模拟器射频单元能够接收散射计发射的射频脉冲，并变频到基带；接收微波散射计给出的角度数据信息，根据角度信息产生模拟星载微波散射计面目标的回波信号；产生不同信噪比、模拟不同海况、不同时延的回波信号；将回波信号变频处理到射频并送给微波散射计接收机。

4. 设备的技术特点

4.1回波延时精度高：采用了脉冲重建技术，能实现毫秒级甚至秒级的大延时，使用FPGA实现数字延时，延时精度纳秒级。

4.2海面后向散射面目标模拟：该设备根据微波在海洋表面后向散射的机理，建立了准确的海洋后向散射波谱模型，提供给散射计的回波信号能准确而有效地仿真海况的变化，使得散射计系统在发射前实现真实性检验。

4.3任意海况下波谱模拟：该设备可以模拟任何海况下的回波波谱，检验散射计对各种不同海况特征测量和处理的准确性。

5. 设备的技术参数

5.1 尺寸及重量：

标准19英寸机箱结构，高度4U，重量：15公斤。

5.2整机参数：

微波散射计发射信号：

ü   中心频率：13.256GHz

ü   带宽：500KHz

ü   阻抗：50Ω

ü   峰值功率： 5dBm

ü   脉冲重复频率：75×2 Hz

ü   脉冲宽度：1.35ms

射频接口形式：SMA

控制信号：

ü   采样控制信号：LVDS信号

ü   串行角度信号：LVDS信号

6. 设备的技术优势

该设备采用了脉冲重建技术，使用FPGA实现数字延时，延时精度纳秒级；建立了准确的海洋后向散射波谱模型，提供给散射计的回波信号能准确而有效地仿真海况的变化，使得散射计系统在发射前实现真实性检验；可以模拟任何海况下的回波波谱，能够检验散射计对各种不同海况的特征测量和处理的准确性。

7. 设备的应用行业

微波散射计系统地面闭环测试。
