衍射光学元件和探测器测试系统

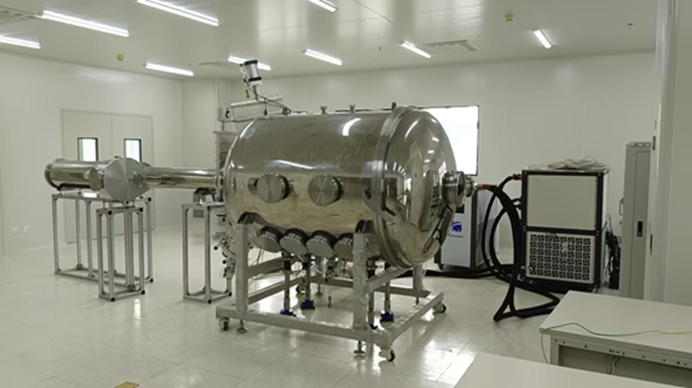

1. 设备全景图片

2.设备概况

品牌：非标

型号：非标

类型：分析仪器-电子光学仪器

用途：主要为对衍射光栅不同级次的绝对衍射效率和相对衍射效率进行测试，对探测器组件信噪比、均匀性、线性度、噪声等指标进行测试。

3. 设备功能简述

空间中心研制的多数产品应用于航天器，航天器在轨会受高能粒子辐射、单粒子辐射、氧原子剥蚀等效应影响，光学组件性能将产生变化，为了解空间辐射等效应对光学组件带来的影响，需要在地面有针对性进行长期稳定性测试。

衍射光学元件和探测器测试系统主要为对衍射光栅不同级次的绝对衍射效率和相对衍射效率进行标定，针对仪器设计中所需要使用的二级及以上级次的衍射效率进行检测；对光栅及光学晶体胶粘后的反射率特性进行初步检测，为粘接工艺提供验证；同理，探测器作为光学仪器的核心部件之一，特别是针对气辉弱光探测的单光子器件，也需要对探测器组件（包括探测器本身及配套电子学）信噪比、均匀性、线性度、噪声等指标进行测试。

4. 设备的技术特点

4.1测量精度高：该测试系统配置了真空调节四维转台，可以针对待测组件在真空环境下实现四自由度调节，提高测量的精度。

4.2测量参数多：该测试系统可以对光栅的衍射效率，探测器组件（包括探测器本身及配套电子学）信噪比、均匀性、线性度、噪声等诸多指标进行测试。

4.3低噪声：采用抗干扰技术集成测试系统，系统测量噪声水平低至纳安级别。

4.4可以为仪器研制提供长周期服务：在仪器研制初期对所用的光学部件、光电传感器部件进行性能测试以为仪器整机设计提供设计输入；在仪器设备交付后可以监测仪器研制采用的同批次光学部件、光电传感器部件的性能以评估仪器整机的性能变化情况。

5. 设备的技术参数

5.1 尺寸及重量：占地面积5m*13m，整机重1600kg。

5.2整机参数：

平行光管口径：≥100mm直径；

工作真空度：1×10-3Pa;

θz旋转角范围(°)：360度

6. 设备的技术优势

该测试系统能够提供部件级光学元件和光电组件的高精度测量能力；能够提供丰富的紫外光谱学特性参数的测量；系统测量噪声可以低至纳安级别，可以为仪器研制提供长周期服务。

7. 设备的应用行业

光学元件测试；光电探测器测试。
