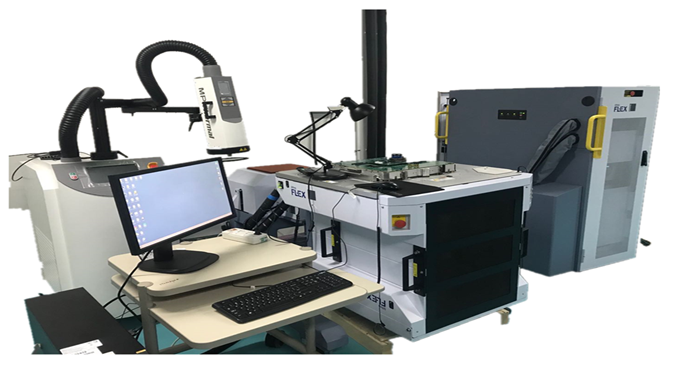

1.设备全景图片
2.设备概况
品牌：Teradyne
型号：Ultraflex
类型：集成电路测试设备
用途：用于对集成电路进行三温环境下的电性能和电参数测试。
3.设备功能简述
超大规模集成电路三温测试系统用于科学卫星有效载荷专用ASIC的三温环境下的电性能和电参数测试。
该系统通过软件控制测试设备的各个单元对被测器件进行模拟、数字或者混合的信号激励，捕获集成电路的电响应，根据捕获的各种测试数据，判定器件功能是否完整，电性能参数是否符合器件的规范要求，适用于大规模复杂数字、模拟及混合集成电路、FPGA、存储器、CPU等器件，是超大规模集成电路设计生产和可靠性保障工作过程中的关键设备。
通过测试设备各单元对被测器件进行直流、模拟、数字以及混合信号激励，捕获器件电流电压等数据，判定被测器件是否符合器件的规范要求。除用于剔除包括器件制造缺陷等早期失效外, 更主要是根据国防/航天可靠性标准规定,在器件进行抗环境、抗冲击、抗辐射、加速寿命等可靠性试验过程前后反复进行电参数测试, 剔除可靠性失效、潜在失效、指标超差等的缺陷问题。
4. 设备的技术特点
4.1.高并行测试能力，大幅提升产能
支持多站点并行测试（最多可达数百个测试站点），可同时测试多个器件（DUT，Device Under Test），测试效率较传统ATE提升50%以上，尤其适配大规模量产场景。采用分布式测试架构，每个站点独立配置电源、测量单元和信号通道，减少站点间干扰，保证并行测试的一致性。
4.2.灵活的硬件配置，适配多类型器件测试
模块化设计：核心模块（电源模块、数字I/O模块、射频模块、模拟测量模块等）可灵活插拔、组合，支持从基础器件（如电阻、电容）到复杂器件（如MCU、功率IC、射频芯片）的全场景测试需求。
宽量程参数覆盖：电源模块支持宽电压（μV级至kV级）、宽电流（nA级至kA级）输出，满足低压低功耗器件与高压大功率器件的测试需求；模拟测量模块精度达ppm级，可精准捕捉微小信号变化。
4.3.高精度测量与信号生成，保障测试准确性
内置高精度ADC/DAC转换器，电压测量精度可达±0.01%，电流测量精度±0.05%，支持动态范围宽的信号采集与生成。射频测试能力突出（部分型号）：支持GHz级射频信号的产生与分析，相位噪声低、频率稳定性高，适配5G、WiFi等射频器件的功率、增益、频谱特性测试。同步性强：各模块间时间同步精度达ns级，可精准模拟器件实际工作时的多信号协同场景（如电源纹波与数字信号的时序配合）。
4.4.强大的软件生态与易用性
搭载Teradyne自研的TestStation软件平台，支持图形化编程（无需复杂代码），可快速搭建测试流程、编辑测试向量，降低测试开发门槛。内置丰富的器件测试库（涵盖半导体、汽车电子、工业控制等领域的主流器件型号），支持测试程序复用与快速移植。具备实时数据采集、分析与报告生成功能，可追踪测试过程中的参数变化，便于良率分析与故障定位。
4.5.高可靠性与工业级适配性
硬件采用高稳定性元器件与抗干扰设计，支持7×24小时连续运行，MTBF（平均无故障时间）达数万小时，满足工业量产场景的高负荷需求。适配恶劣测试环境（如高温、高湿、振动场景），部分型号支持汽车电子的“高温老化测试” “环境应力筛选测试”，符合AEC-Q100等行业标准。
4.6.面向先进封装与集成器件的测试支持
支持多芯片模块（MCM）、系统级封装（SiP）等先进封装器件的测试，可通过探针卡或测试插座实现对多引脚、高密度器件的精准接触与信号传输。兼容边界扫描测试（JTAG）、内置自测试（BIST）等先进测试技术，可深入器件内部电路，提升故障检测覆盖率。
5. 设备的技术参数
5.1.尺寸及重量：Ultraflex 采用 “主机架 + 扩展模块” 的组合式结构,占地约10m2，总质量450kg.
5.2.整机参数：
① 数字通道数：768；
② 最高数据速率：1600Mbps；
③ 边沿定位精度：±80ps；
④ 边沿定位分辨率：小于3ps；
⑤ 电压施加和测量分辨率：1mV；
⑥ 电流施加和测量分辨率：1.2nA；
⑦ 四象限电源通道数：24个；
⑧ 电源电压能力覆盖：-40V～+75V；
⑨ 电源电流能力覆盖：-4A～+15A；
⑩ 中高频信号的发生带宽：80MHz，分辨率16bit；
⑪ 温度控制系统控制范围：-80°C ~+225°C；
⑫ 温度控制精度：±1°C；
6.设备的技术优势
并行测试效率更高：相比Keysight、Advantest等品牌的同类设备，Ultraflex的多站点扩展能力更强，量产场景下的单位测试成本更低。
模块化灵活性更优：支持自定义模块组合，可根据器件迭代快速升级硬件，无需更换整台设备，长期使用成本更低。
汽车电子适配性突出：针对车载器件的高温、高可靠性测试需求做了专项优化，是汽车电子行业的主流ATE选择之一。
7.设备的应用行业
半导体制造：晶圆级测试（CP）、成品测试（FT），涵盖功率IC、模拟IC、射频芯片、MCU等。
汽车电子：车载芯片（如MCU、电源管理芯片、传感器芯片）的功能测试、可靠性测试，符合AEC-Q标准。
工业与消费电子：工业控制芯片、消费级射频器件、物联网（IoT）芯片的量产测试与品质筛查。
